为什么天玑1100处理器打王者也会掉帧
天玑1100处理器打王者不会掉帧，天玑1100采用了台积电6nm工艺，传统的4+4大小核设计，性能核心为四颗主频2.6GHz的Cortex-A78大核，效能核心则继续使用四颗主频2.0GHz的Cortex-A55小核。A78大核的加持，使得天玑1100的性能获得了显著提升。联发科天玑1100处理器+90Hz高刷屏 游戏性能表现符合预期
天玑1100打王者怎么样
天玑1100打王者很流畅运行的，天玑1100处理器采用台积电6纳米工艺制程，天玑1100处理器的主频率是3.2g赫兹，并没有大幅提升 CPU 核心的时钟频率。联发科强调，自家的 Kryo 485 CPU 集群由于是基于 ARM 最新的 Cortex-A76 进行半定制设计，大内核配备了更大的 512kb 的 L2 缓存，频率达到 2.84GHz 峰值频率，高通称性能相比上一代还是提高了 45%。
顺滑...
首先，联发科天玑1100采用了台积电6nm工艺，传统的4+4大小核设计，性能核心为四颗主频2.6GHz的Cortex-A78大核，效能核心则继续使用四颗主频2.0GHz的Cortex-A55小核。
A78大核的加持，使得天玑1100的性能获得了显著提升。支持 Wi-Fi 6，闪存规格提升为 UFS 3.1，综合性能显著提升。
科技犬首先使用专业的安兔兔对联发科天玑1100的理论性能进行评估。实际测试结果来看，联发科天玑1100的性能表现还是比较出色的，在安兔兔++中已经能够达到60万分，整体表现符合其定位。
测试数据我们需要关注哪些呢?
平均帧率、每十分钟卡顿次数以及每十分钟严重卡顿次数和能耗值，这四个维度是比较重要的。
《王者荣耀》极限画质60帧模式实测。
天玑1100温度怎么样
首先我们要知道联发科的天玑1100系列处理器，是采用6nm工艺，功耗和发热确实得到了很好的控制，另外根据去年联发科的芯片的表现，我们确实要知道他的缺点功耗和发热，以及性能方面已经得到了弥补，这也是各个厂商开始重新使用联发科芯片的原因。
天玑1100是联发科于2021年1月发布的一款旗舰级芯片，采用6nm制程工艺，支持5G，CPU架构 4×A78 2.6GHz+4×A55 2.0GHz，CPU核心 8核，GPU型号 Arm Mali-G77 MC9。Vivo的S9是该款芯片的首发机型。
这里通过Vivo s9来看一下天玑1100芯片的发热情况，通过30分钟元神进行测试，在室内温度28℃的情况下，将所有设置调到极高，运行元神30分钟后，机身正面最高温度为46.6℃，背面的最高温度为44.9℃，从整体看对于发热的控制来讲，表现还是不错的。

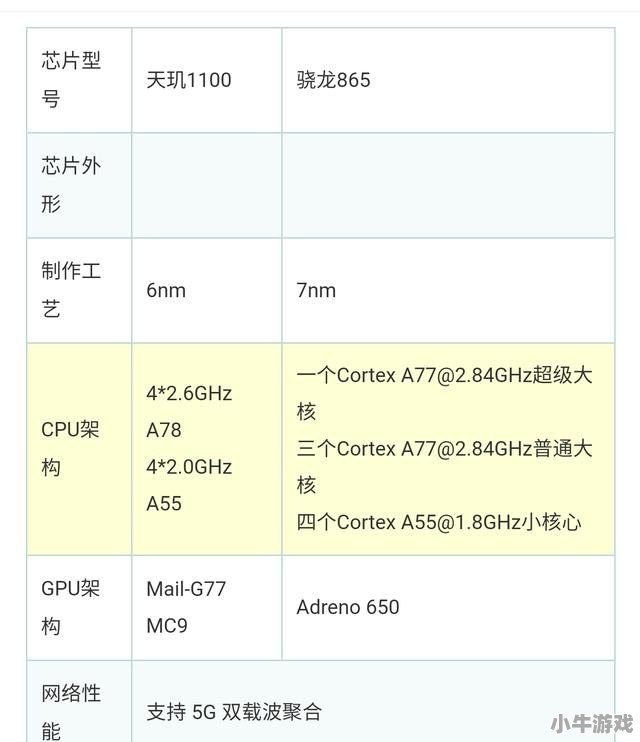

当然，芯片的发热要再性能对比的前提下进行评价，这里我问也来看一下天玑1100和同等级别的骁龙865之间的比较情况。
性能方面：
天玑1100采用了Mali-G77较前代产品效能提升30%、性能提升30%、机器学习性能提升60%。每mm性能较A76预计提升1.4倍。在相同的工艺和相同的性能下，新的G77继续实现30%的同比能效改进，并且比Mali-G72节省50%的功耗。
骁龙865采用了Adreno 650 GPU有了25%的性能提升，并且提供“PC级”渲染能力和游戏HDR显示优化功能。
++情况：
天玑1100目前最新曝光的安兔兔++大概在58万左右，而骁龙865的++则在60万以下，整体还是十分接近的，或者说是不相伯仲。
总结来看，整体上讲，天玑1100芯片整体可以与高通骁龙865这款芯片芯片进行对标，作为旗舰级芯片，在保证性能的情况下，其整体发热控制表现还是比较好的。
